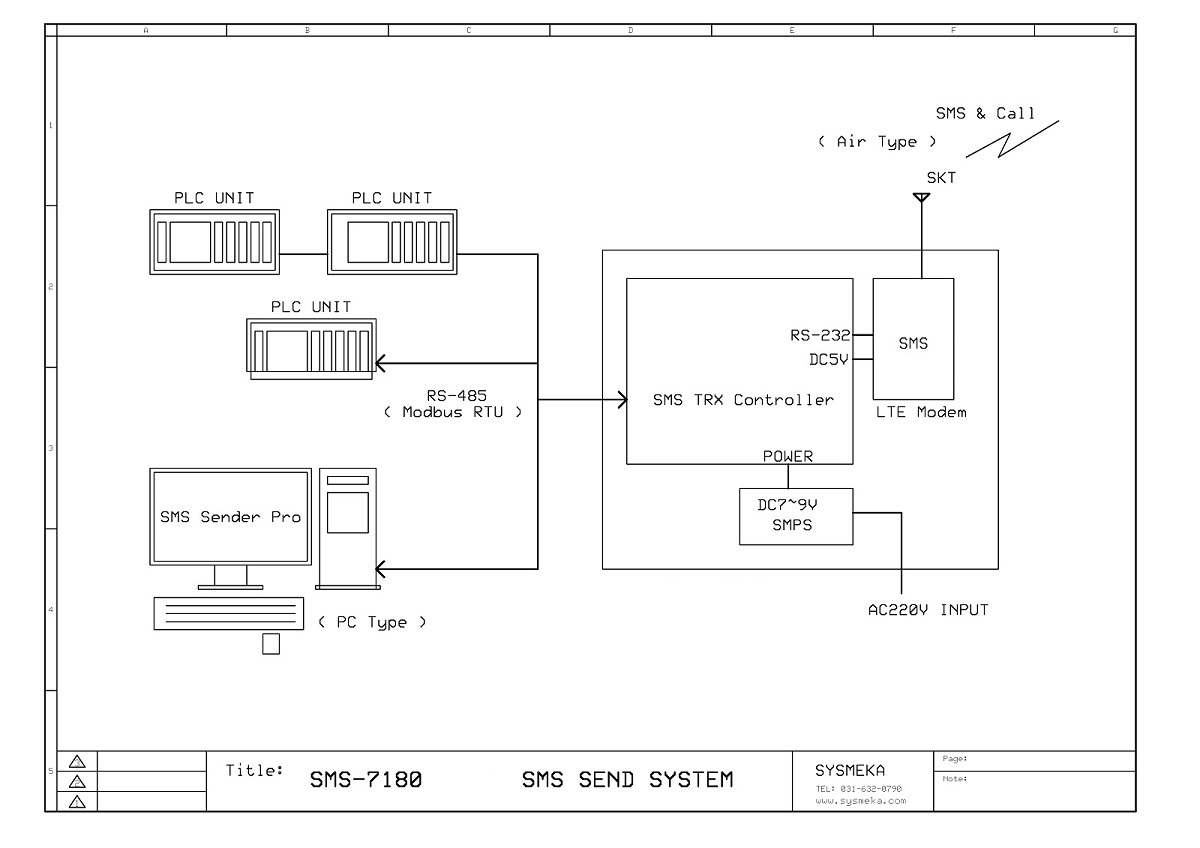

SMS-71xx    PLC <-> Modbus RS-485 연결 문자발송 시스템




http://www.sysmeka.com



 1. PLC 와 RS-485 (Modbus RTU 프로토콜) 시리얼통신 연결.

 2. SMS-7180 :  경보입력 80채널 (더 많은 채널도 수용가능).

     SMS-7130 :  경보입력 32채널 형.

     TRS-7800 :  경보입력 80채널 (더 많은 채널도 수용가능).

                             ( TRS 모델은 원격 세팅 및 제어가 가능함 ).

  3. 채널(포인트)마다 해당 경보문자 메시지 설정.

 4. 수신자전화 기본 32개까지 등록  (더 많은 수신자도 등록가능).

     < 기타 기본기능 외 사용자 조건에 맞도록 추가 주문제작도 가능 >

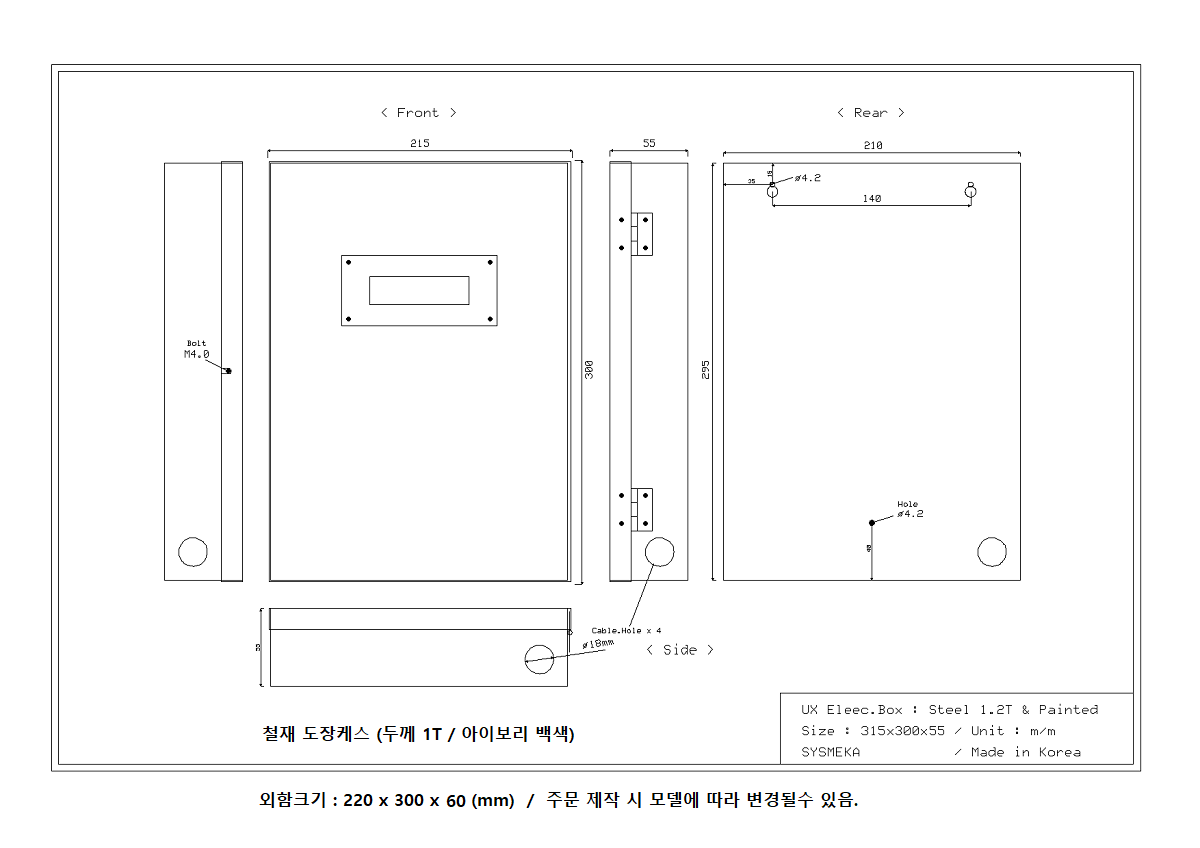

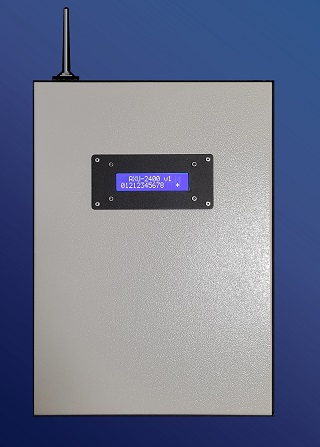

  콤펙트한 벽부형 철재도장 외함 / 220(W) x 300(H) x 60(D)  / 입력전원: AC220V








       < Modbus RTU 프로토콜 예 >

     구조형식: 0B(주소) + 06(기능) + 0000(시작주소) + 0001(데이터) + 48A0(CRC)

    1번 알람 : 0B 06 00 00 00 01 48 A0

    2번 알람 : 0B 06 00 00 00 02 08 A1

    80번 알람 : 0B 06 00 04 80 00 CRC

        //  RS-485  / 9600,N,8,1   //  주문시 사용자와 협의하여 주소,데이터 등의 변경도 가능함 //

        //  관제용 PC와 연결시 Modbus 외 Ascii-code 등 다양한 통신방식이나 프로토콜도 적용가능함 //
