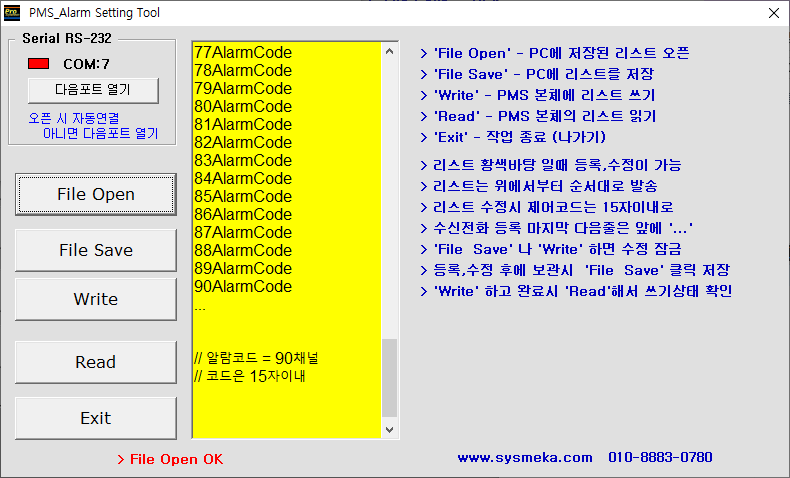

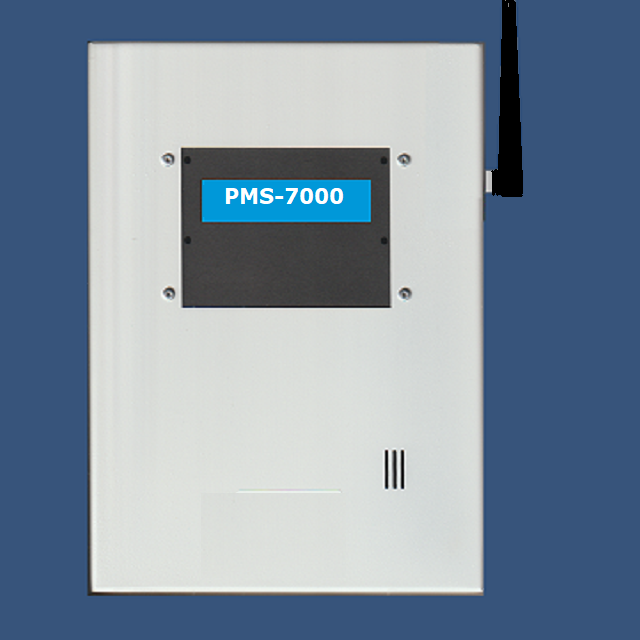

PMS-7000 시리즈 / Modbus RS485 형
PC / PLC --> RS-485 시리얼연결 문자발송시스템
PMS-8000 시리즈 / ModbusTCP 형
PC / PLC --> LAN 이더넷연결 문자발송시스템
http://www.sysmeka.com
1. PC나 PLC와 RS-485 시리얼통신 / PC나 PLC와 ModbusTCP 이더넷통신 연결.
2. 경보입력 160채널 ~ 999채널 (모델별로 채널 분류).
3. 채널(포인트)마다 해당 경보문자 메시지 설정 (메시지문자 50자 이내).
4. 수신자전화 기본 32개까지 등록.
< 기타 기본 외 수신자 수 증가, 그룹별 발송 등 확장가능도 주문시 가능 >
5. LTE 4G 무선 모뎀내장 / SKT 통신망 - 등록, 사용요금 홈페이지 SMS 안내 참조.
6. 외부 연결은 AC220V 전원과 시리얼형은 RS-485 / 이더넷형은 이더넷 LAN 케이블.
7. 전원 AC220V to 8V 아답터 포함 / ( DC7V~12V ).

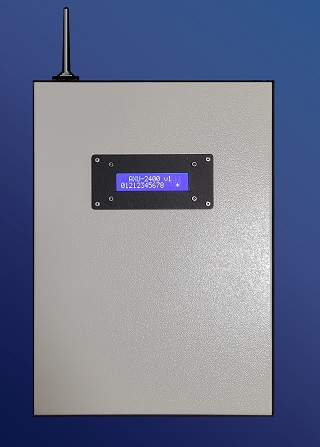

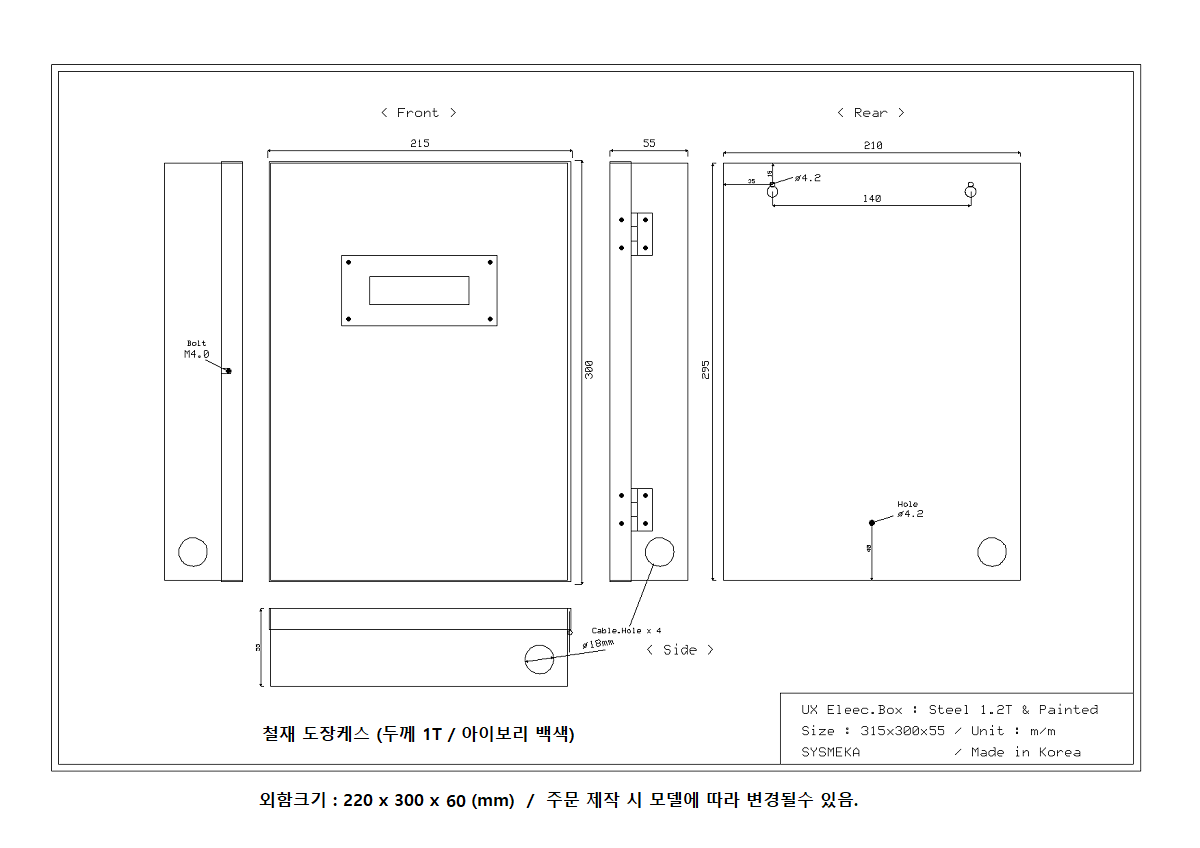

8. 외형 A: 벽부형 철재도장 외함 (중형, 앞뚜껑 경첩형) / 220(W) x 300(H) x 60(D)
B: 벽부형 철재도장 외함 (소형, 앞뚜껑 분리형) / 150(W) x 210(H) x 45(D)
< Modbus RS-485 프레임 구조 >
01(Unit ID) + 06(Function) + 0000(Start Address) + 0001(Data) + (CRC 2Byte)
> 코드 전체 8 Byte
*** 통신관련 프레임 맵 - 주문 작업시 제공합니다.
*** RS-485 / 통신거리 : UTP LAN 케이블 100M ~ 600M 이내, 데이터 제어 케이블 최대 1200M 이내
*** 기본 9600,N,8,1 (115200 통신속도 주문시 변경가능) / 유니트ID 임의 세팅이 가능합니다.
*** 알람에 해당하는 Data Bit를 세트해서 PMS유니트로 송신하면 그에 해당하는 채널의 경보 메시지를 수신자에게 발송합니다,
< ModbusTCP 이더넷 프레임 구조 >
0000(Transaction ID) + 0000(Protocol ID)+ 0006(Length) + 01(Unit ID) + 06(Function) + 0000(Start Address) + 0001(Data)
---------- MBAP Header 부분 (TCP) - -------------------------------- --- PDU 부분 -----------------------------------
> 코드 앞 7 Byte - MBAP Header 부분 ( * MBAP : Modbus Application Protocol )
> 코드 뒤 5 Byte - PDU (펑션-시작주소-데이터) = 전체 12 Byte
> 기본 IP:192.168.201.2xx (200~215번위) Port:502 사용 / 단독 네트워크 설비는 IP나 Port 모두 임의 지정해도 됩니다.
*** 통신관련 프레임 맵 - 주문 작업시 제공합니다.
*** PC나 PLC는 클라이언트(마스터)로, PMS유니트는 서버(슬레이브)로 지정포트로 접속하고 통신합니다.
*** 트랜졕션 ID 자동증가 - 그대로 응답하며, 수신데이터의 PDU 부분에서 경보체널을 식별해서 처리합니다.
*** 알람에 해당하는 Data Bit를 세트해서 PMS유니트(Server)로 보내면 그에 해당하는 채널의 경보 메시지를 수신자에게 발송합니다.
|

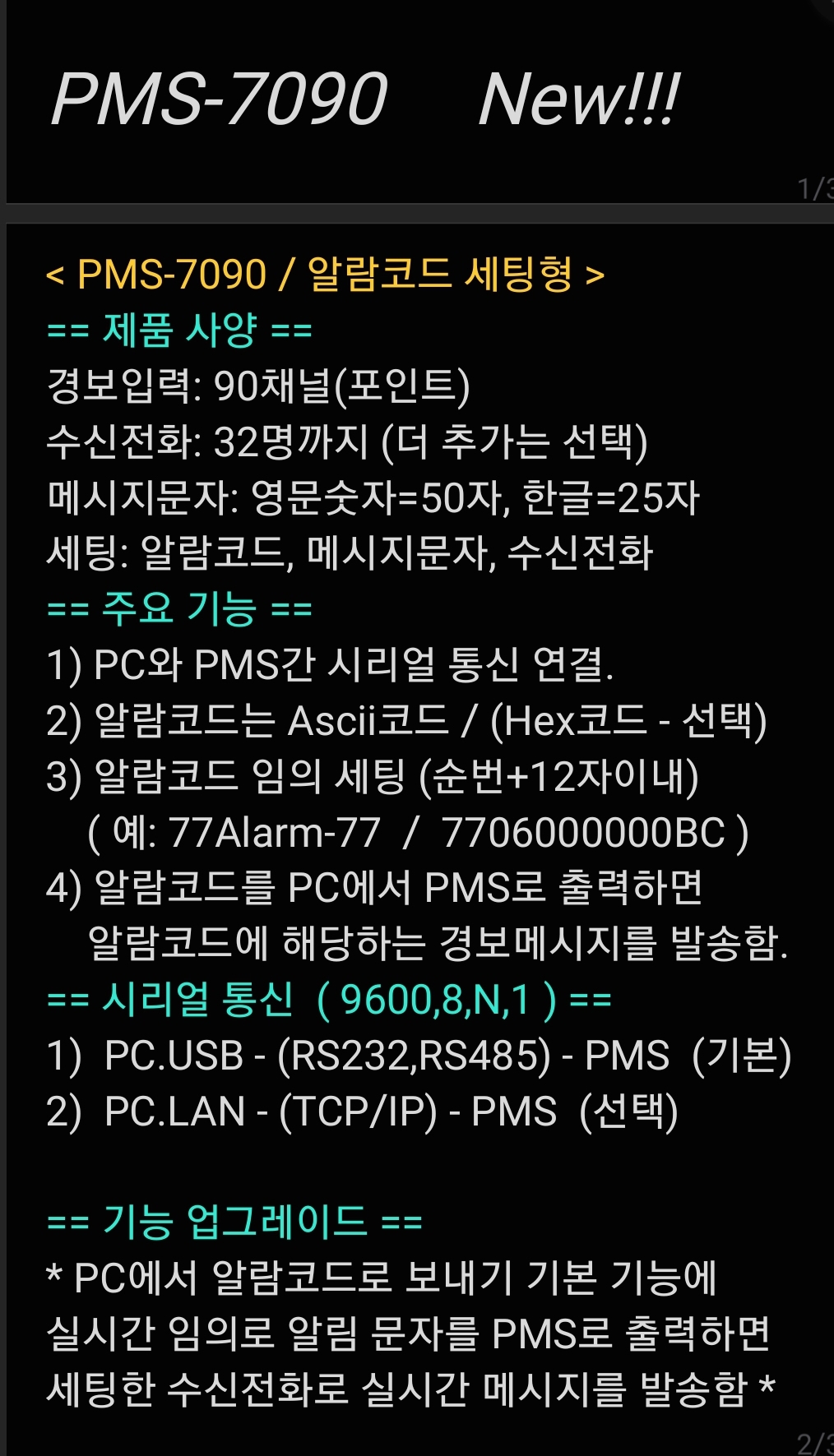

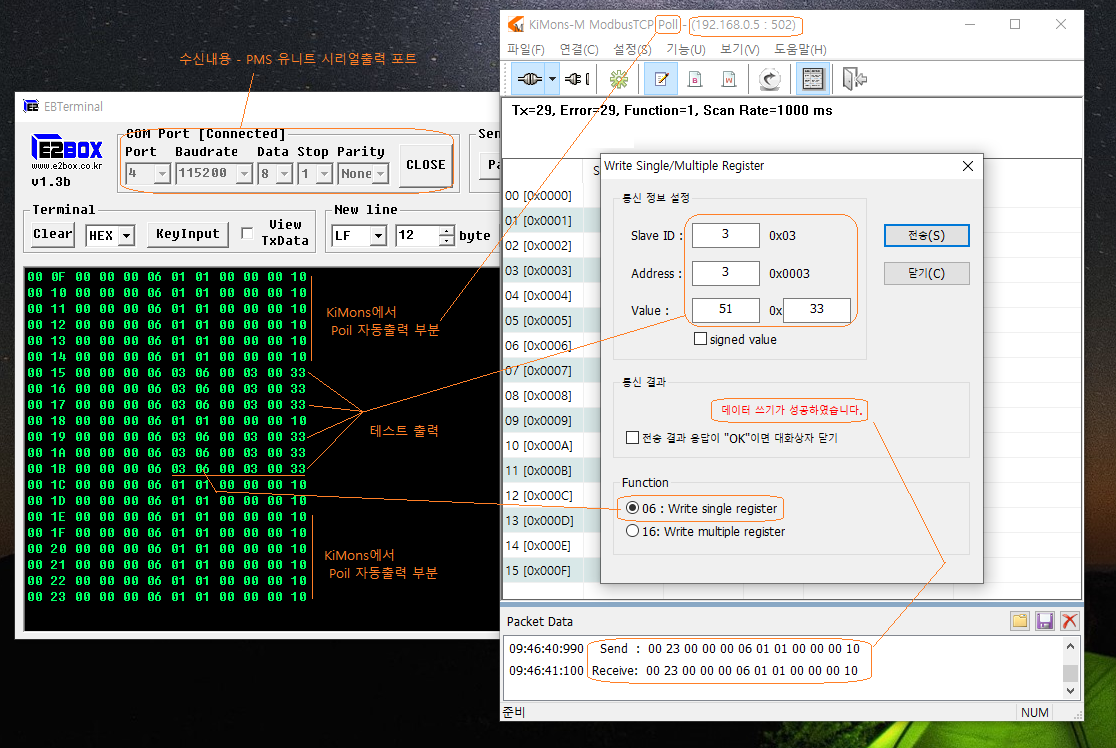

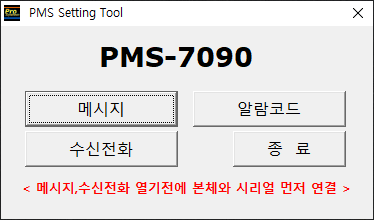

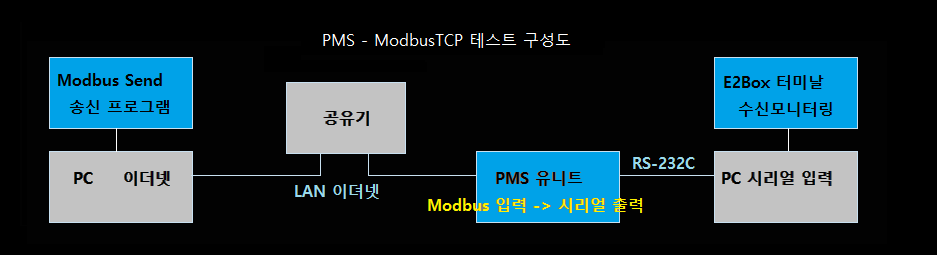

= ModbusTCP/IP 테스팅 캡쳐 화면 =
|
|
|

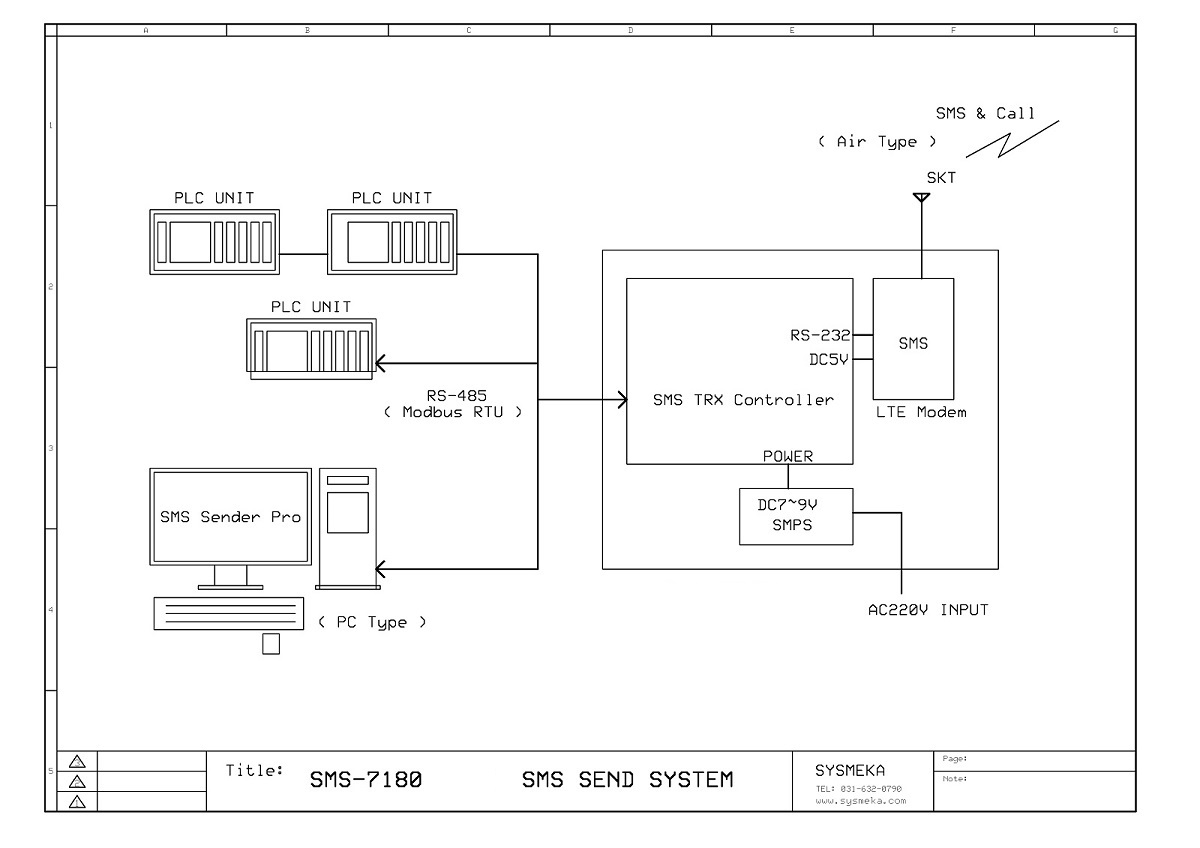

> 시스템 구성도 참조 (이전 SMS-7180 -> PMS-7160 모델로 변경됨)
